1、高效節能：
柔性渦旋壓縮機，可靠、高效。
調速風機，低噪音、風量壓頭可調節。
空氣流道全隔離設計，即使維護保養也不影響機組運行。
完善的控制邏輯保證壓縮機低扭矩啟動，降低啟動對電網的沖擊。
室外機風機采用無極調速控制，實現了最佳制冷效率。
大表面蒸發器采用A字型結構布局，氣流組織合理，換熱無死角，節能效果顯著。
2、高可靠性
機組主要部件設計選型高于工業級標準。
親水鋁箔換熱器，壽命更長久。
大風量小焓差設計，滿足高顯熱專業機房的需求。
全部焊點采用防氧化涂層工藝，可在惡劣環境中長時間運行。
嚴格選用高品質部件。
按照全年、全天候運行長壽命設計，每一臺機組均經過嚴格的出廠檢測。
3、尺寸緊湊
機組采用無框架結構，占地面積小，可全正面操作及維護。
4、 控制系統
精密機房專用空調的控制系統具有多種先進功能:
Ø 控制器帶多級密碼，可以讓不同的操作人員有不同的操作等級。
Ø 聯網監控方式靈活，支持多種聯網監控方式。可實現遠程、近程、動力網等各種聯網監控方式。具有RS485通訊接口，并免費提供Modbus RTU開放式通訊協議。
Ø 自動調節各模塊之間的運行狀態，使機組始終處于最佳運行，保證機組可靠性，降低運行費用。
Ø 采用先進的機房專用邏輯控制，可選擇設定溫差報警和濕差報警功能。
Ø 采用7”TFT中文顯示器，可顯示機組內各部件運行狀態、控制參數、室外機風調速狀態等，靈活友好的人機操作界面。
Ø 能直接在操作面板上對主要制冷參數進行設定，也可選擇機組自動或手動調節運行。
Ø 具有大容量的故障報警記錄存儲的功能，系統可保留7天或多達500條的數據記錄。
Ø 機組有過壓、欠壓、相序保護等報警及故障診斷、告警記錄功能，以及自動保護、自動恢復、來電自動延時重啟動等功能。
Ø 實現所有部件實時監控：準確而清晰地顯示任何的事故和異常運轉情況并實時記錄風機，壓縮機、加濕器及電加熱的運行時段，便于客戶檢修維護。
Ø 輪值備份功能：1-5個機組輪值設定，最長99小時時間輪值設定。
五、適用場合：
Ø 中、小型計算機機房
Ø 模塊化數據中心、集裝箱數據中心、企業數據中心
Ø 通迅控制中心、網管中心、戶外機房、衛星地面站
Ø 工業控制室、精密實驗室、計量檢測室

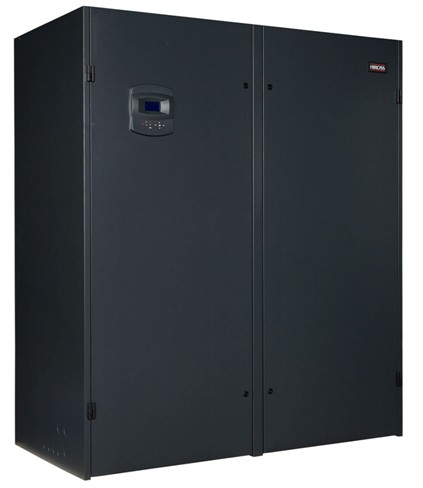

風冷精密機房空調性能參數（下送風）
|
型 號 |
ZYFX13N |
ZYFX16N |
ZYFX20N |
ZYFX26N |
ZYFX32N |
||
|
24℃,55%RH： |
|
||||||
|
全冷量 |
kW |
13.1 |
16.2 |
20.3 |
25.8 |
31.8 |
|
|
顯冷量 |
kW |
11.9 |
14.5 |
18.2 |
23.5 |
28.9 |
|
|
23℃,55%RH： |
|
||||||
|
全冷量 |
kW |
12.3 |
15.4 |
19.3 |
25.1 |
30.5 |
|
|
顯冷量 |
kW |
11.2 |
13.8 |
17.5 |
22.8 |
27.9 |
|
|
電 源 |
380V，50HZ，三相 |
||||||
|
能量調節 |
% |
0，100 |
0，50，100 |
0，50，100 |
0，50，100 |
0，50，100 |
|
|
送風量 |
m3/h |
5000 |
6500 |
8500 |
9500 |
12000 |
|
|
機外靜壓 |
Pa |
75 |
100 |
150 |
200 |
200 |
|
|
外形 尺寸 |
長 |
mm |
1575 |
1650 |
1725 |
1725 |
1950 |
|
寬 |
mm |
700 |
700 |
825 |
825 |
825 |
|
|
高 |
mm |
1950 |
1950 |
1950 |
1950 |
1950 |
|
|
機組重量 |
kg |
200 |
285 |
325 |
355 |
465 |
|
|
冷凝排水管 |
G3/4” |
||||||
|
室外機型號（數量） |
JF5N（1） |
JF3N（2） |
JF4N（2） |
JF5N（2） |
JF6N（2） |
||
|
外形尺寸 |
長X寬X高mm |
695X695X1020 |
635X635X785 |
635X635X900 |
695X695X1020 |
695X695X1020 |
|
|
室外機重量 |
kg |
76 |
55 |
65 |
76 |
89 |
|
|
室/內外連接管 |
管徑X數量 |
Ø12x1/Ø12x1 |
Ø10x2/Ø12x2 |
Ø10x2/Ø12x2 |
Ø12x2/Ø12x2 |
Ø12x2/Ø12x2 |
|
1)機組測試標定工況：室內干球：24℃，55%，室外干球：35℃，濕球：24℃
2)機組采用上回風下送風，直接送入機房的架空地板內。
3)面對機組操作顯示屏，連接管位于機組左側，如需要連接管在右側，請定貨時注明。
4)噪聲值僅供參考，具體測試值會受環境等因素的影響。
5）可調高度支架作為選配件，請定貨時注明支架高度尺寸。
